一：说明：

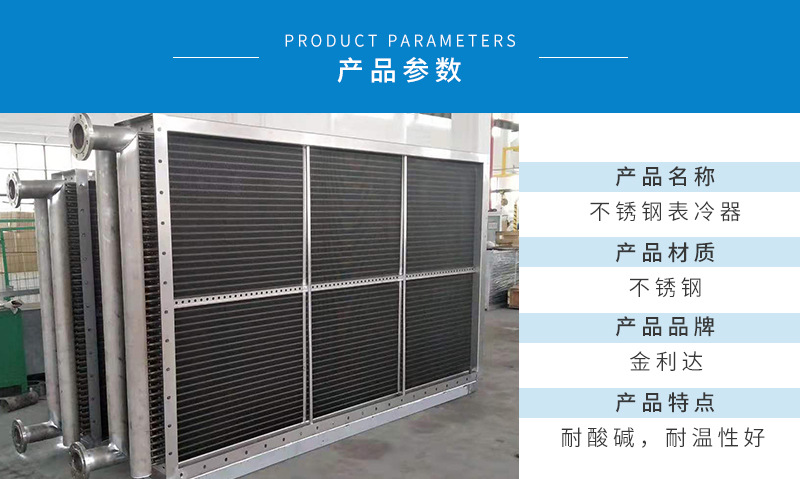

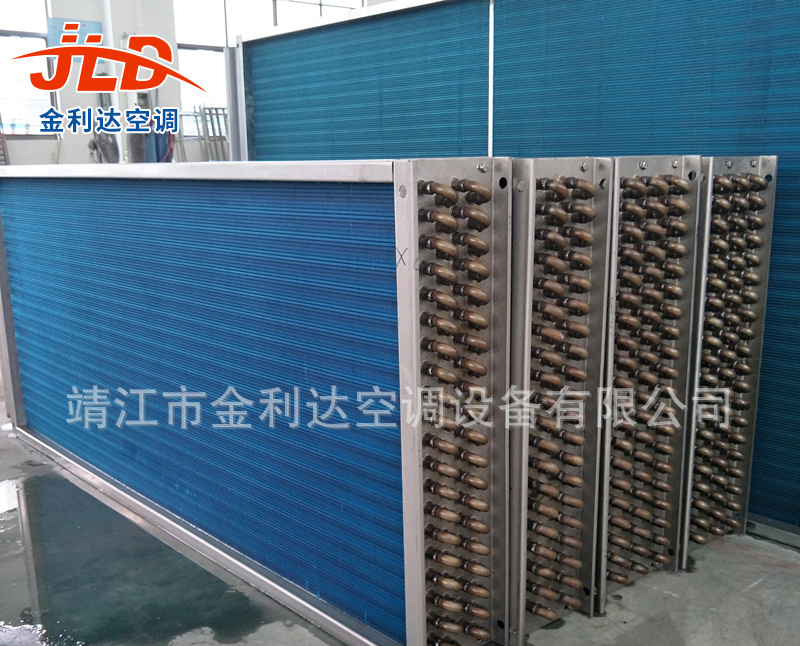

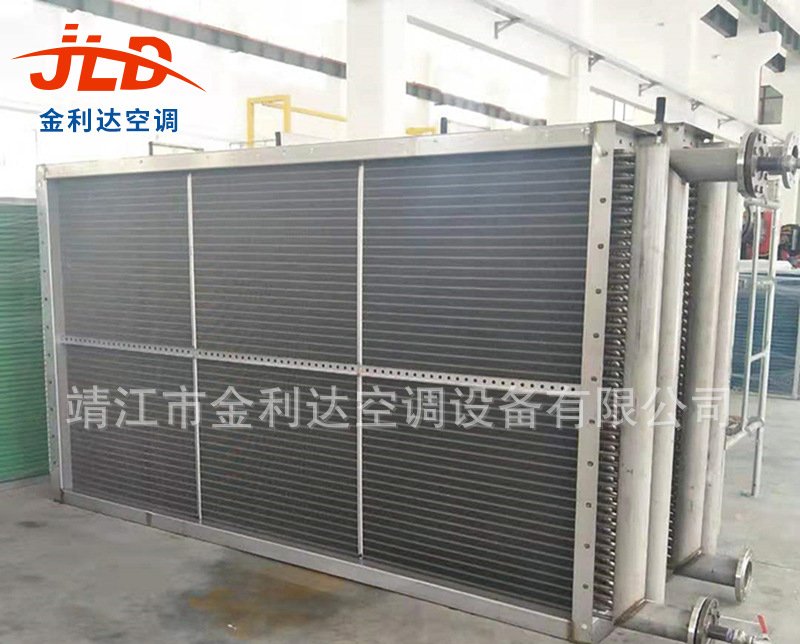

BTL型表冷器，采用了机械涨管和波纹二次翻边不锈钢肋片结构型式，机械涨管使不锈钢管与肋片接触紧密，提高传热系数。结构型式、再加上独特的水路行程，管距，片距设计合理，使得该换热器具有传热性能好，空气阻力小，结构紧凑等特点。它可广泛应用于电子、化工等有腐蚀性的项目中，是空气处理机组、空冷器、烟气净化、热回收的理想的配套产品，焊接采用氩气焊接，确保耐压>2.5Mpa。
二：主要规格有：
| 铜管直径（mm） | 孔距（mm） | 排距（mm） | 翅片规格 | 片距（mm） |
| ф15.88 | 38 | 33 | 不锈钢翅片、亲水铝翅片或铜翅片 | 2.5-3.4 |
三：型号说明
BTL型编号方法为：例BTL4×24×1500(Z)2.7
BTL————型号
4————排数N：2.3.4.6.8.10.12
24————表面管数n≤60
1500————表面管长A≤5000mm
(Z)——气流方向左(Z为左Y为右，面对进风面)
2.7 ————片距t=2.7

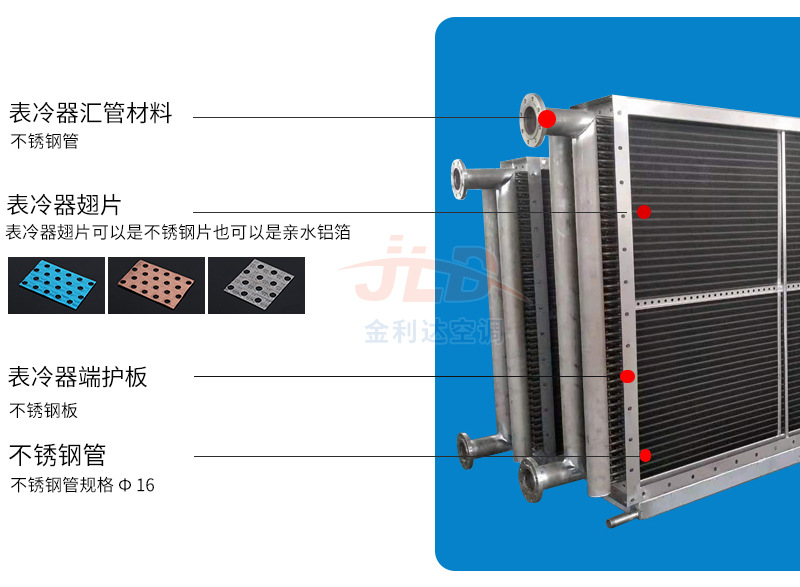

四：表冷器材料及类型的选择

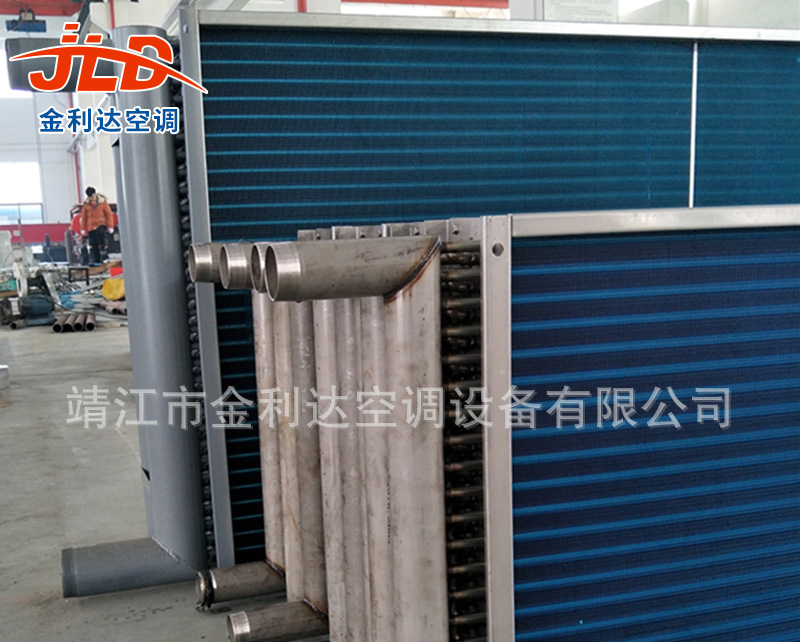

1. 表冷器汇管材料：304/316L不锈钢管，
2. 表冷器翅片材料: a.普通铝箔，b.亲水铝箔,c.铜箔，d. 不锈钢片
3. 表冷器端板、护板：304/316不锈钢板,
五：表冷器的安装及使用：
1.表冷器表冷器与外部管路连接须采用软连接，方便维修和更换，
2.表冷器底部须设不锈钢积水盘，水盘凝结水管须设存水弯，存水弯高度根据风压确定，
3.表冷器最高点设放气阀，最低点设排水阀，
4.冬季气温低于5度时应通热水，如冬季不用须用高压空气盘管内的水排尽，以免结冰冻裂铜管。
5.表冷器表面应定期用高压水枪冲洗表面积尘，以防堵塞影响通风及制冷效果
6.表冷器不锈钢管内应定期清洗除垢，
