雅克菲(上海)热能设备有限公司

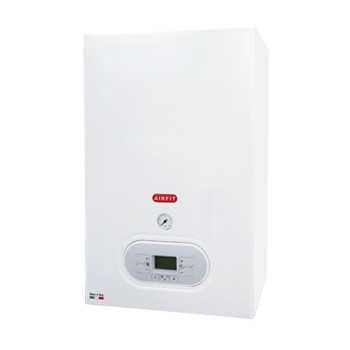

产品简介：雅克菲 AIRTUB 系列两用燃气壁挂炉，意大利原装进口。秉承意大利一贯的工艺制造水平以及优良的设计理念，外观纯白优雅，小巧精致。并且基于雅克菲长久以来对于中国市场的把握，这一系列的壁挂炉将会更完美的嵌入到雅克菲采暖整体系统当中。

      产品介绍：商用级不锈钢冷凝交换器；全预混式燃烧系统；热效率高达 106%；多气种选择适应性强；独特的防冻保护功能；独有的燃烧系统自洁净功能；预留新时代物联网功能；23小时防抱死功能科学又合理；多种采暖模式可供地暖、暖气片、风机盘管；采暖系统独立式高位排气装置；磁感应水流传感器超低水压启动；超级频率控制系统精确水温0.5K；外置室外温度补偿可选舒适更节能（可选）；超长烟管多种连接方式；独特的防水锤功能。

技术参数

型号		AIRTUB 25C2

CE认证		0694C07385
设备类型	n°	B23p-B33-C13-C33-C43-C53-C63-C83-C93
设备类别		II2H3B/P
最大热输入	kM	24
最小热输入(采暖回路)	kM	2.9
最大热输出(50/30℃)	kM	25.32
100%效率	%	105.5
30%效率	%	107.5
最大热输出-80/60℃(非冷凝)	kW	23.52
最小热输出-80/60℃(非冷凝)	kW	2.82
100%效率(全载荷80/60℃)	%	97.9
30%效率(部分载荷80/60℃)	%	98
能效等级(GB20665)	等级	1
氮氧化物	等级	5

供暖回路

采暖水温设置(最小-最大)	℃	30-80/25-45
最大采暖工作温度	℃	80
膨胀水箱容量	升	8
最大工作压力(采暖)	bar	3
最小工作压力(采暖)	bar	0.3

生活热水

D.H.W温度设置(最小-最大))	℃	35-60
最大热水工作压力	bar	6
最小热水工作压力	bar	0.5
☒T 25℃的D.H.W流量	升/分	16.1
☒T 30℃的D.H.W流量	升/分	13.4
☒T 35℃的D.H.W流量	升/分	11.5

尺寸规格(壁挂炉外壳尺寸)

宽	mm	410
高	mm	642
深	mm	307
重量（净重）	kg	35

连接件

采暖供水连接件	⊘	3/4"
采暖回水连接件	⊘	3/4"
生活冷水进水连接件	⊘	1/2"
生活热水出水连接件	⊘	1/2"
燃气连接件	⊘	3/4"

烟道管系统

水平同轴烟道系统	⊘mm	60/100
最长烟道管长度	mm	10
双管烟道管系统	⊘mm	80/80
最长烟道管长度(端到端)	mm	50
双管烟道管系统	⊘mm	60/60
最长烟道管长度(端到端)	mm	30
垂直同轴烟道管系统	⊘mm	60/100
最长烟道管长度	mm	10

燃气供应

天然气G20
进气口压力	Pa	2000
耗气量	㎡/h	2.54
丁烷G30
进气口压力	Pa	3000
耗气量	kg/h	1.89
丙烷G30
进气口压力	pa	3700
额定耗气量（G31）	kg/h	1.86

电器规格

电源	V/Hz	220/50
耗电量	W	78
电器保护	IP	X5D
